Khung làm mát inox

Giá gốc 0₫

Liên hệ: 0966.793.688



THÔNG TIN CHUNG:

  • Khung làm mát (khung dàn lạnh) loại inox 304
  • Kích thước: Sản xuất theo yêu cầu của khách hàng
  • Thiết kế và sản xuất: Công ty Cổ phần Panoma Việt Nam
  • Bảo hành: 2 năm

Số lượng

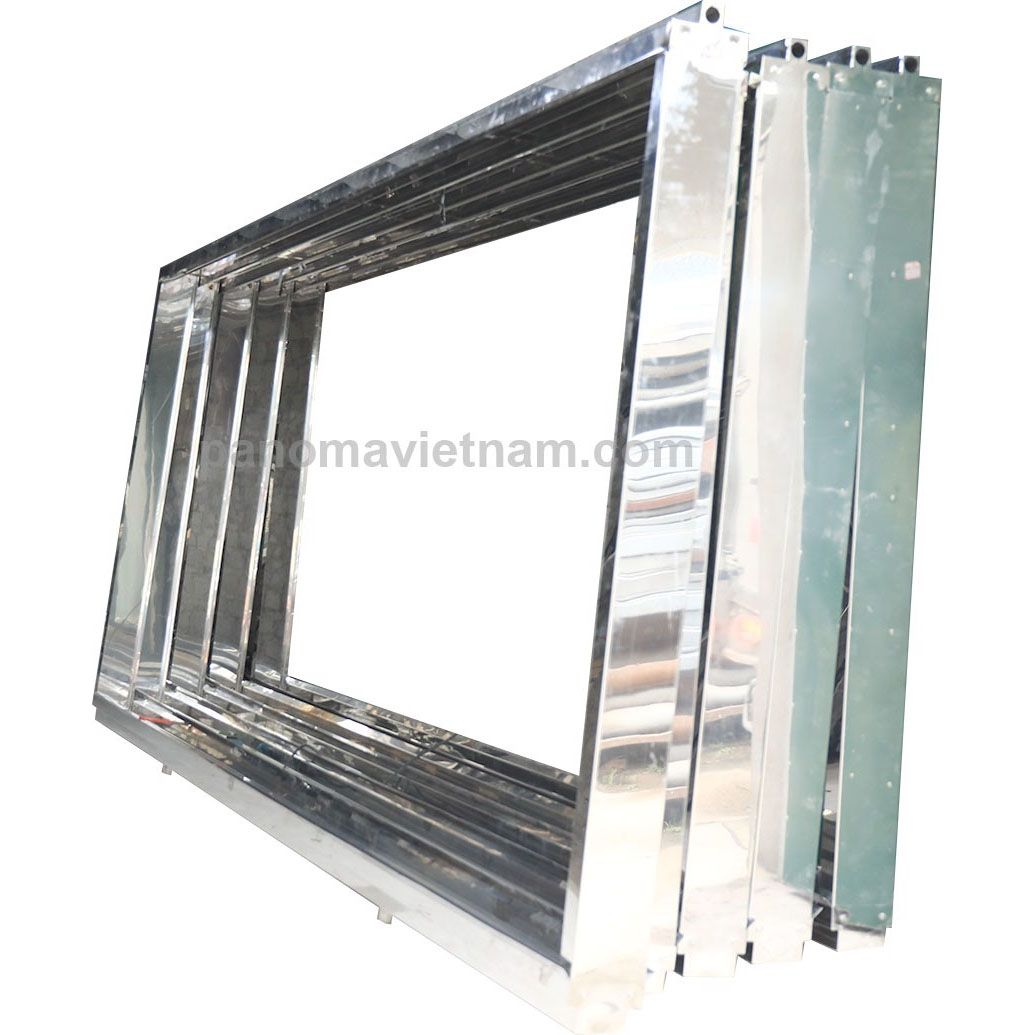

KHUNG LÀM MÁT (KHUNG DÀN LẠNH) INOX 304

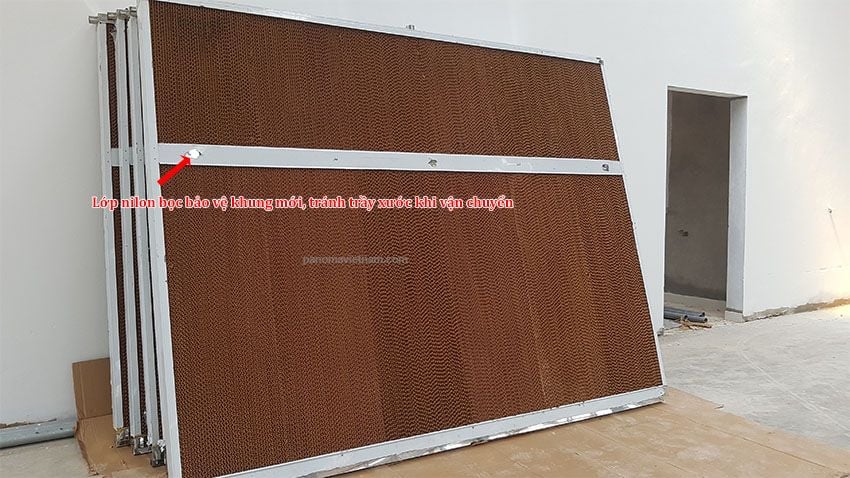

Khung làm mát inox 304 Panoma

1. Đặc điểm của Khung làm mát Inox 304

Mô hình 3D - Khung làm mát Panoma

  • Máng trên gồm nhiều chi tiết ghép lại như: nắp sườn hai bên, nắp đậy kỹ thuật, máng té, các chi tiết định vị ống phân phối. Máng trên có nhiệm vụ phân phối lượng nước đủ và đều cho toàn bộ các tấm làm mát được lắp ghép trong giàn thông qua các tấm phân phối nước.
  • Máng dưới có nhiệm vụ thu hồi lượng nước còn lại do không bay hơi hết, sau đó được dẫn về bể nước của hệ thống để tiếp tục một vòng tuần hoàn mới. Do máng dưới là máng chứa nước thu hồi nên kết cấu của các chi tiết lắp ghép yêu cầu phải hoàn toàn kín khít.
  • Hai thanh ốp đứng 2 bên làm nhiệm vụ định vị, gắn kết giữa máng trên và máng dưới lại với nhau, tạo khung bao vững chắc, đồng thời giữ chặt các tấm làm mát trong khung.

Tham khảo video mô tả tổng quan về Khung làm mát Inox

(Thiết kế và sản xuất bởi Panoma)



  • Khung máng nước của giàn lạnh có nhiều chủng loại và kích thước khác nhau, kích thước của chúng được xác định căn cứ các điều kiện như: vị trí cần lắp đặt, số lượng các tấm làm mát được lắp ghép, cách thức lắp ghép hoặc cắt ghép.

Hướng dẫn tính toán kích thước Khung làm mát (Khung dàn lạnh) phù hợp:

  • Kích thước khung máng nước thông dụng (tấm làm mát tiêu chuẩn: không cắt tấm, không nối đỉnh):
  • Chiều dài của khung (L):                       L = n * w        [mm]
  • Chiều cao của khung (H):                     H = h + 200     [mm]
  • Chiều dầy của khung (D):                     D = d + 50       [mm]
  • Trong đó:

            n - Số tấm làm mát được lắp ghép trong khung

            w - Chiều rộng tiêu chuẩn của tấm làm mát.

            h -  Chiều cao tiêu chuẩn của tấm làm mát.

            d - Chiều dầy tiêu chuẩn của tấm.

Ví dụ: Với tấm làm mát có kích thước tiêu chuẩn: h = 1800mm, w = 600mm, d = 150mm

            n = 2 → kích thước khung giàn lạnh: LxHxD = 1200 x 2000 x 200 mm

            n = 3 → kích thước khung giàn lạnh: LxHxD = 1800 x 2000 x 200 mm

            n = 4 → kích thước khung giàn lạnh: LxHxD = 2400 x 2000 x 200 mm

            n = 5 → kích thước khung giàn lạnh: LxHxD = 3000 x 2000 x 200 mm

            n = 6 → kích thước khung giàn lạnh: LxHxD = 3600 x 2000 x 200 mm

2. Ứng dụng Khung, dàn làm mát

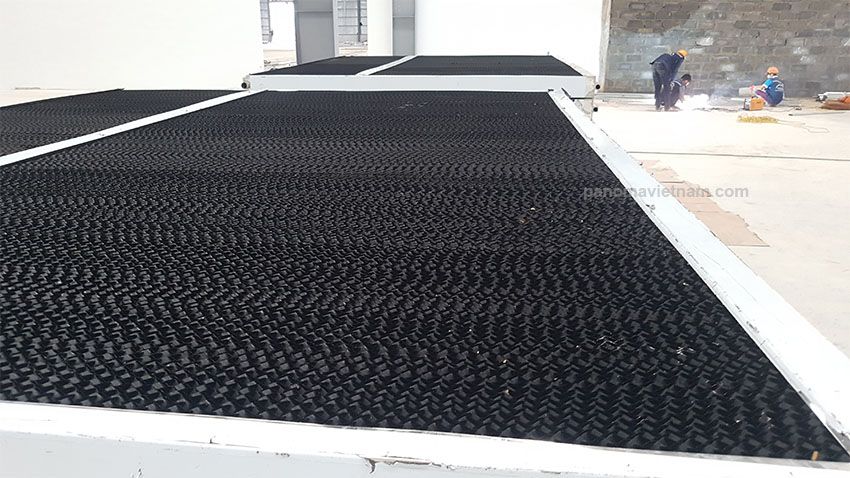

Hệ thống làm mát kết hợp Khung, Tấm làm mát cùng Quạt hút công nghiệp được ứng dụng rộng rãi:

  • Trong các ngành dịch vụ: Nhà hàng, siêu thị, quán bia, khu vui chơi giải trí,..

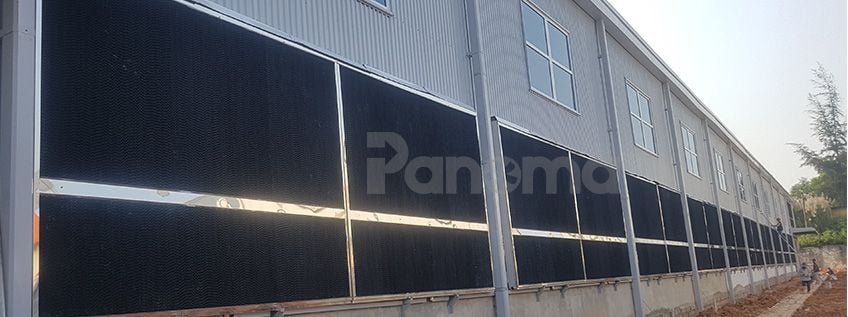

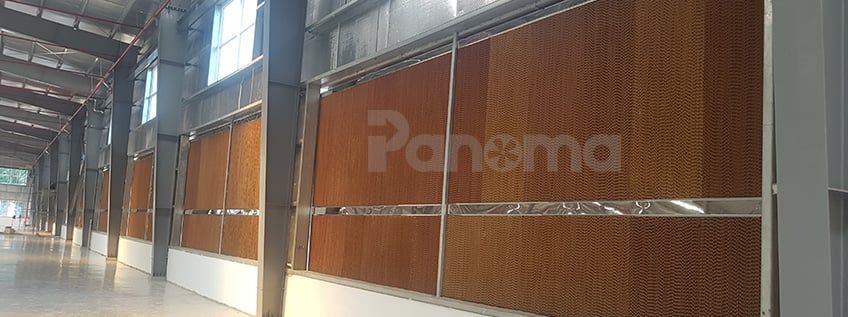

  • Trong các ngành công nghiệp: Nhà xưởng sản xuất may mặc, dệt len, giầy da, bao bì, xưởng cơ khí, gara ô tô, đan lát mây tre, gốm sứ,..

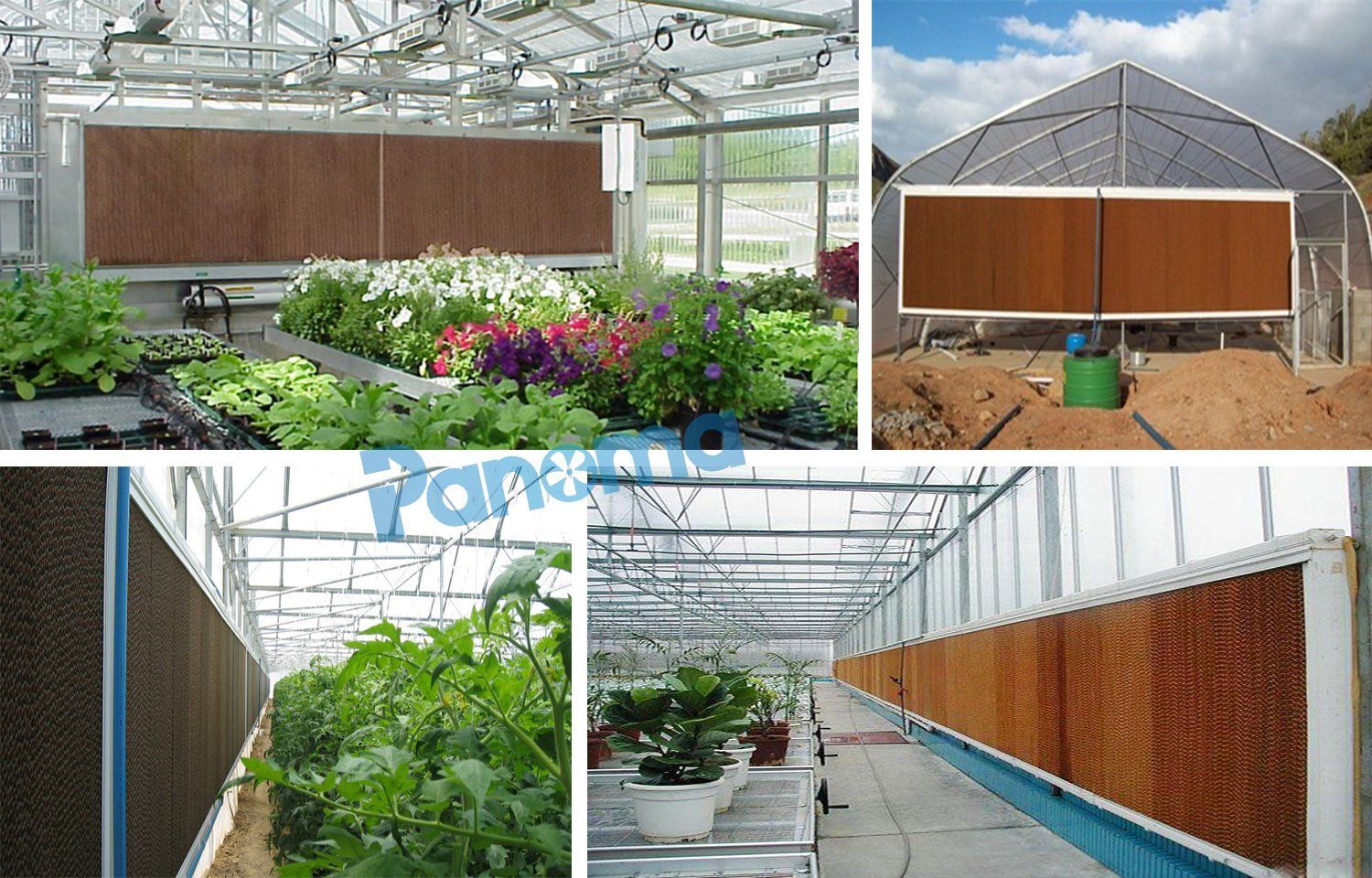

  • Trong lĩnh vực trồng trọt: Vườn ươm cây giống, trồng hoa, cây cảnh,..
  • Trong lĩnh vực chăn nuôi: Chuồng nuôi gia súc, gia cầm,..
