Quạt hút công nghiệp siêu bền 1220x1220

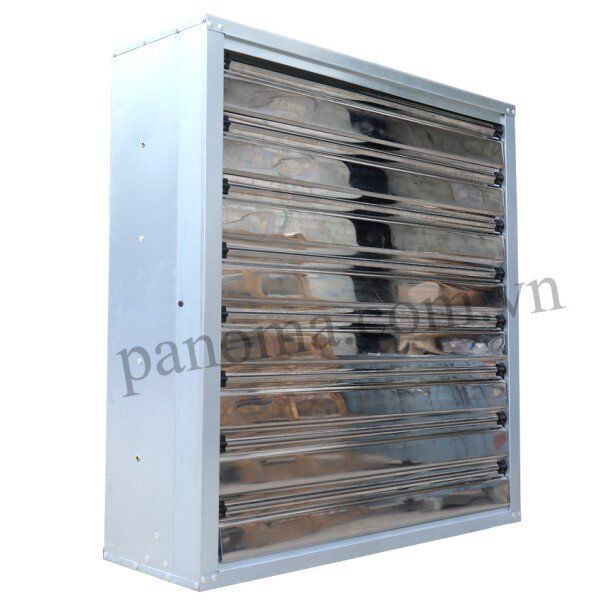

Hình ảnh Quạt hút công nghiệp siêu bền 1220x1220

I. Thông số kích thước, kỹ thuật Quạt hút công nghiệp siêu bền 1220x1220

Hình ảnh mô phỏng và thông số quạt công nghiệp 1220x1220

Bảng thông số kích thước, kỹ thuật Quạt hút công nghiệp siêu bền 1220x1220

II. Các bộ phận chính  Quạt hút công nghiệp siêu bền 1220x1220

Hình ảnh tổng hợp các bộ phận của quạt

Dưới đây chúng tôi sẽ mô tả cụ thể các bộ phận của Quạt hút công nghiệp siêu bền 1220x1220

1. Cánh quạt

Hiện nay, trên thị trường nhiều phần cánh quạt được chế tạo từ: Thép mạ, inox 430, nhựa tổng hợp. Quạt hút công nghiệp siêu bền là dòng quạt tiên phong trên thị trường sử dụng cánh quạt SMC. Đây là vật liệu đã được nghiên cứu để thay thế thế lý tưởng cho đồng, sen đúc, thép, nhôm và các loại vật liệu kim loại khác. SMC cũng chính là hợp chất nhân tạo đang được ứng dụng rộng rãi trong ngành hàng không thế giới.

Cánh quạt chứa sợi carbon, sợi thủy tinh, có khả năng chống ăn mòn trong điều kiện khắc nghiệt hơn inox và thép mạ kẽm. Cánh quạt làm từ SMC có sức chịu đựng, độ bền cơ học cao, chịu ma sát tốt. SMC có độ cách điện tốt, chịu nhiệt độ liên tục từ -40 ^o C 110 ^o C. Hiện nay, cánh quạt SMC của dòng Cánh quạt thông gió cánh SMC siêu bền được  bảo hành tới 10 năm.

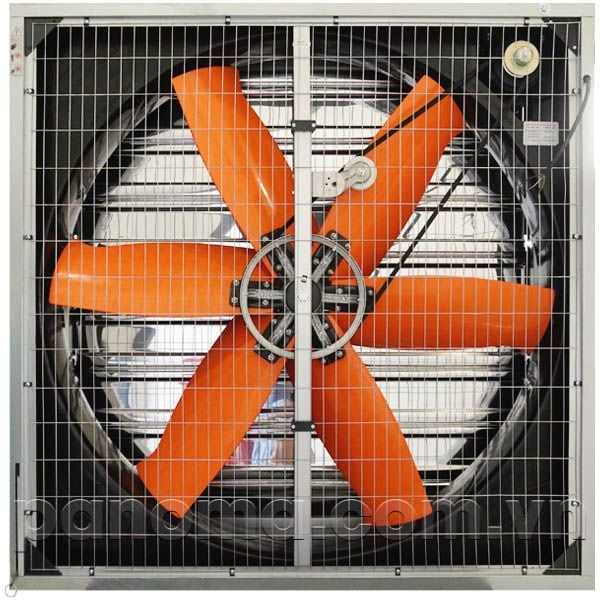

Cánh quạt thông gió SMC

Bản cánh quạt SMC rộng 25cm, lớn hơn 20% so với bản cánh quạt thông thường trên thị trường (21cm). Thiết kế này giúp tạo ra lượng gió tiết kiệm lớn. Đồng thời, cải tiến này có vai trò quan trọng trong cải tiến hạn chế tiếng ồn khi quạt hoạt động. Cụ thể, kết quả đo thực tế được tìm thấy: Sản phẩm hạn chế tiếng ồn tới 30% nên các loại cánh cánh inox cùng kích thước đang được sử dụng phổ biến.

2. Động cơ lớn với vòng lặp

Quạt Hút công nghiệp siêu bền với động cơ sản xuất theo công nghệ Nhật Bản, được kiểm soát chất lượng quy trình, dây xích và thành phẩm; Dây thép đảm bảo 100% dây đồng chất lượng cao; Số vòng dây ngựa lớn, đảm bảo vòng tua đạt 1400rpm. Động cơ bền vững khi vận hành trong thời gian dài, liên tục. Hiện nay cơ sở này được  bảo trì tới 18 tháng  (gấp 1,5 lần thời gian bảo trì của nhiều loại quạt thương hiệu khác nhau trên thị trường).

Động cơ quạt hút công nghiệp siêu bền

3. Bộ bảo vệ

Cửa chớp và lưới bảo vệ được làm bằng 100% inox. Thiết kế này giúp khả năng chống chịu ăn mòn của quạt tốt hơn trong điều kiện khắc nghiệt.

Cửa chớp bảo vệ hút công nghiệp siêu bền

4. Dây đai truyền động

Dây cu-roa Sanlux độ bền cao trong cường độ hoạt động liên tục.

Dây cu-roa

5. Khung quạt

 Khung kết nối hoàn thiện tốt. Hiện nay, có 2 loại vật liệu chính (theo yêu cầu đặt hàng của khách hàng):

• Khung quạt, chớp quạt loại 1: 100% inox. Khung quạt dày 1,2 mm, được sản xuất từ ​​100% chất liệu inox có khả năng chống thiết lập tốt, đảm bảo tuổi thọ lâu dài, độ bền cao trong điều kiện khắc nghiệt (các nhà gỗ có môi trường môi trường sản phẩm chứa nhiều hợp chất gây hại ăn kim loại trong không khí; Các nhà xây dựng gần biển; Các trang trại nuôi nhốt,...)
• Khung quạt, chớp quạt loại 2: Thép mạ kẽm. Lớp mạ kẽm đạt 180g/m ²  (Z180) giúp khung quạt chắc chắn, bền bỉ.

Khung quạt hút công nghiệp siêu bền 1220x1220

Ghi chú: Nhiều loại quạt trên thị trường cũng được sản xuất với khung làm từ thép mạ kẽm nhưng tốc độ mạng. Bạn có thể so sánh dễ dàng bằng mắt thường nhờ vào màu sắc của chất liệu khung quạt (Lớp mạ kẽm cao sẽ có màu đậm hơn so với chất liệu có tốc độ mạ thấp)

6. Puly đẩy liền khối

Quạt không sử dụng vòng bi puli cánh loại 2 mảnh mà được thiết kế riêng cho vòng bi puli cánh loại kép liền khối. Ưu điểm:

• Vòng bi liền khối với cấu hình chắc chắn, khó bị nứt, đứt khớp như vòng bi 2 mảnh.
• Puli kép với con cuộn hình trụ, giúp tăng khả năng chịu lực, đảm bảo hoạt động ổn định, tuổi thọ cao

Puly quạt

7. Bánh Tỳ PAG

Bánh Tỳ PAG

Bánh mì thế hệ mới: Được chế tạo từ hợp kim nhôm kết hợp chất liệu PAG. Thiết kế này giúp giảm ma sát, nhiệt lượng phát sinh tại bộ phận bánh xe (khi tiếp xúc với dây curoa). Từ đó, nâng cao hoạt động ổn định của vòng tua, mức độ sử dụng vượt trội.

8. Hiệu ứng gió hiệu suất cao

Ống gom gió công nghiệp SMC

Ống gom gió với chiều hút gió sâu lên tới 20cm; sử dụng chất liệu SMC kết hợp sợi thủy tinh, hợp chất chống lão hóa, chống tia UV. Guồng gió mới giúp quạt đạt được lưu lượng gió tốt hơn, khả năng chống chịu môi trường khắc nghiệt vượt trội. Trên bộ phận guồng gió có dập nổi: HAS technology (công nghệ HAS).

I II.Ứng dụng

Quạt hút công nghiệp siêu bền được ứng dụng rộng rãi trong các hệ thống thông gió, làm mát trong công nghiệp và nông nghiệp.

• Xưởng sản xuất chế tạo: Dệt, máy móc, rèn kim, thủy tinh, công nghiệp hóa chất, da, gốm,...
• Xưởng gia công: May mặc, Tinh, da giày, nhựa, mạ điện, điện tử, in ấn, đóng gói thực phẩm,...
• Ngành trồng mãng, chăn nuôi: Nhà kính xà, trồng hoa/rau; Trang trại chăn nuôi gia cầm, gia phú,..
• Địa điểm công cộng, khu vui chơi giải trí: viện, trường học, bến xe, sân vận động, nhà phát triển phòng trưng bày, siêu thị giá, bảo tàng,...

Quạt hút công nghiệp siêu bền được ứng dụng trong nhiều ngành sản xuất khác nhau

 Một số hình ảnh gắn quạt hút công nghiệp siêu bền

Vận chuyển quạt đến nơi tập tin của nhà máy

Quạt công nghiệp cánh SMC tại Nhà sản xuất đồ chơi

Quạt công nghiệp cánh SMC tại công trình Tsubasha
