Quạt hút công nghiệp siêu bền 900x900

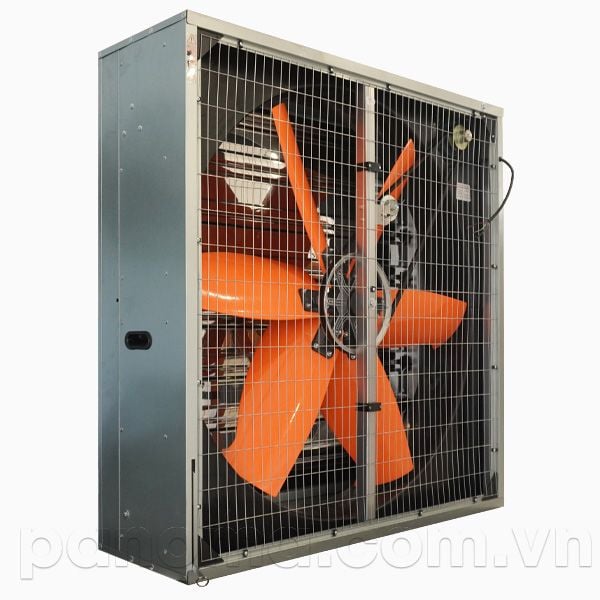

Hình ảnh Quạt hút công nghiệp siêu bền 900x900

I. Thông số kích thước, kỹ thuật Quạt hút công nghiệp siêu bền 900x900

Hình ảnh mô phỏng và thông số kích thước quạt công nghiệp 900x900

Bảng thông số kích thước, kỹ thuật Quạt hút công nghiệp siêu bền 900x900

II. Các bộ phận chính Quạt hút công nghiệp siêu bền 900x900

Hình ảnh tổng quan các bộ phận của quạt hút công nghiệp POM 900x900

Dưới đây, chúng tôi sẽ mô tả cụ thể các bộ phận của Quạt hút công nghiệp siêu bền 900x900:

1. Cánh quạt

Hiện nay, trên thị trường đa phần cánh quạt được chế tạo từ: Thép mạ kẽm, inox 430, nhựa tổng hợp. Quạt hút công nghiệp siêu bền là dòng quạt tiên phong trên thị trường sử dụng cánh quạt POM (Poly Oxy Methylene). Đây là vật liệu đã được nghiên cứu để thay thế lý tưởng cho đồng, kẽm đúc, thép, nhôm và các vật liệu kim loại khác. POM cũng chính là hợp chất nhân tạo đang được ứng dụng rộng rãi trong ngành hàng không thế giới.

Cánh quạt chứa sợi carbon, sợi thủy tinh, có khả năng chống ăn mòn trong điều kiện khắc nghiệt tốt hơn inox và thép mạ kẽm. Cánh quạt làm từ POM có sức chịu mỏi, độ bền cơ học cao, chịu ma sát tốt. POM có độ cách điện tốt, chịu được nhiệt độ liên tục từ -40^oC tới 110^oC. Hiện nay, cánh quạt POM của dòng Quạt thông gió cánh POM siêu bền được bảo hành tới 10 năm.

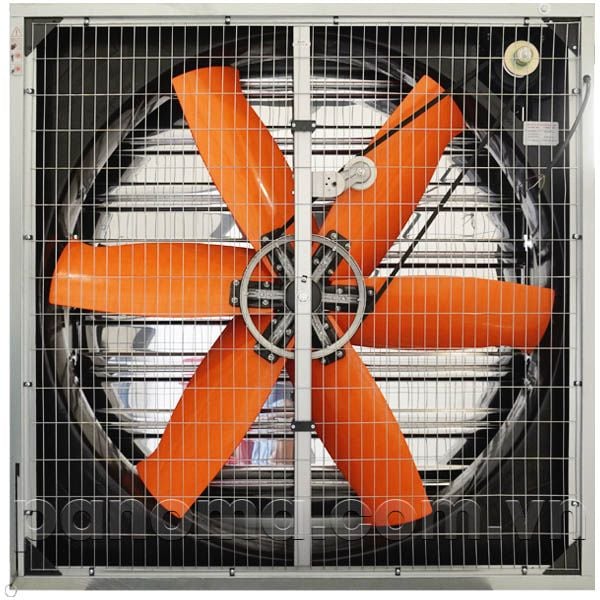

Cánh quạt thông gió POM

Bản cánh quạt POM rộng 25cm, lớn hơn 20% so với bản cánh quạt thông thường trên thị trường (21cm). Thiết kế này giúp quạt tạo được lưu lượng gió lớn. Đồng thời, cải tiến này có vai trò quan trọng trong cải tiến hạn chế tiếng ồn khi quạt hoạt động. Cụ thể, kết quả đo lường thực tế cho thấy: Sản phẩm hạn chế tiếng ồn tới 30% so với các loại quạt cánh inox cùng kích thước đang được sử dụng phổ biến.

2. Động cơ với vòng tua lớn

Quạt hút công nghiệp siêu bền với motor sản xuất theo công nghệ Nhật Bản, được kiểm soát nghiêm ngặt về chất lượng quy trình, dây chuyền và thành phẩm; Dây quấn đảm bảo 100% dây đồng chất lượng cao; Số lượng vòng dây quấn lớn, đảm bảo vòng tua đạt 1400rpm. Động cơ bền bỉ khi vận hành trong thời gian dài, liên tục. Hiện nay động cơ được bảo hành tới 18 tháng (gấp 1,5 lần thời gian bảo hành của đa phần các loại quạt thương hiệu khác trên thị trường).

Động cơ quạt hút công nghiệp siêu bền

3. Bộ bảo vệ

Cửa chớp và lưới bảo vệ được làm bằng 100% inox. Thiết kế này giúp khả năng chống chịu ăn mòn của quạt tốt hơn trong điều kiện thời tiết khắc nghiệt.

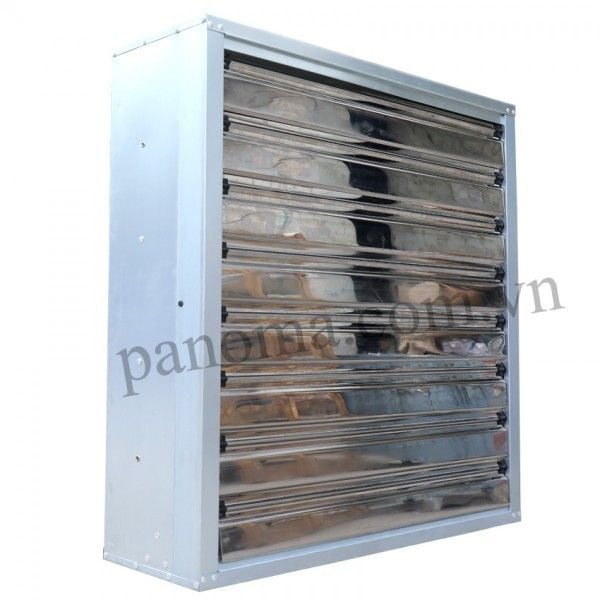

Cửa chớp bảo vệ quạt hút công nghiệp siêu bền

4. Dây đai truyền động

Dây cu-roa Sanlux độ bền cao trong cường độ hoạt động liên tục.

Dây cu-roa

5. Khung quạt

 Khung với độ khớp nối hoàn thiện tốt. Hiện nay, có 2 loại vật liệu chính (tùy theo yêu cầu đặt hàng của quý khách):

• Khung quạt, chớp quạt loại 1: 100% inox. Khung quạt dày 1.2 mm, được làm từ 100% chất liệu inox có khả năng chống gỉ sét tốt, đảm bảo tuổi thọ lâu dài, độ bền cao trong điều kiện khắc nghiệt (các nhà xưởng có môi trường sản xuất chứa nhiều hợp chất gây ăn mòn kim loại trong không khí; Các nhà xưởng xây dựng gần biển; Các trang trại chăn nuôi,...)
• Khung quạt, chớp quạt loại 2: Thép mạ kẽm. Lớp mạ kẽm đạt 180g/m² (Z180) giúp khung quạt chắc chắn, bền bỉ.

Khung quạt hút công nghiệp siêu bền 900x900

Ghi chú: Nhiều loại quạt trên thị trường cũng được sản xuất với khung làm từ thép mạ kẽm nhưng độ mạ thấp. Bạn có thể so sánh dễ dàng bằng mắt thường nhờ vào màu sắc của chất liệu khung quạt (Lớp mạ kẽm cao sẽ có màu sẫm hơn so với chất liệu có độ mạ thấp)

6. Puly quạt liền khối

Quạt không sử dụng vòng bi puli cánh loại 2 mảnh mà được thiết kế với vòng bi puli cánh loại kép liền khối. Ưu điểm:

• Vòng bi kép liền khối với kết cấu chắc chắn, khó bị nứt, vỡ khớp nối như vòng bi 2 mảnh.
• Puli kép với con lăn hình trụ, giúp tăng khả năng chịu lực, đảm bảo hoạt động ổn định, tuổi thọ cao

Puly quạt

7. Bánh tỳ PAG

Bánh tỳ PAG

Bánh tỳ thế hệ mới được chế tạo từ hợp kim nhôm kết hợp chất liệu PAG. Thiết kế này giúp giảm ma sát, nhiệt lượng phát sinh tại bộ phận bánh xe (khi tiếp xúc với dây curoa). Từ đó, nâng cao hoạt động ổn định của vòng tua, độ bền sử dụng vượt trội.

8. Ống gom gió hiệu suất cao

Ống gom gió hiệu suất cao POM

Ống gom gió với chiều sâu hút gió lên tới 20cm; sử dụng chất liệu POM kết hợp sợi thủy tinh, hợp chất chống lão hóa, chống tia UV. Guồng gió mới giúp quạt đạt lưu lượng gió tốt hơn, khả năng chống chịu môi trường khắc nghiệt vượt trội. Trên bộ phận guồng gió có dập in nổi: HAS technology (công nghệ HAS).

III. Ứng dụng

Quạt hút công nghiệp siêu bền được ứng dụng rộng rãi trong các Hệ thống thông gió, làm mát trong công nghiệp và nông nghiệp.

Quạt hút công nghiệp siêu bền được ứng dụng trong nhiều ngành sản xuất khác nhau

• Xưởng sản xuất chế tạo: Dệt, máy móc, luyện kim, thuỷ tinh, công nghiệp hoá chất, da, gốm,...
• Xưởng gia công: May mặc, nhuộm, da giày, nhựa, mạ điện, điện tử, in ấn, đóng gói thực phẩm,...
• Ngành trồng trọt, chăn nuôi: Nhà kính ươm, trồng hoa/ rau màu; trang trại chăn nuôi gia cầm, gia súc,..
• Địa điểm công cộng, khu vui chơi giải trí: Bệnh viện, trường học, bến xe, sân vận động, nhà triển lãm, siêu thị ngầm, bảo tàng,...

 Một số hình ảnh quạt hút công nghiệp siêu bền

Vận chuyển quạt đến nơi tập kết của nhà xưởng

Quạt công nghiệp cánh POM tại Nhà máy sản xuất đồ chơi

Quạt công nghiệp cánh POM tại công trình Tsubasha
